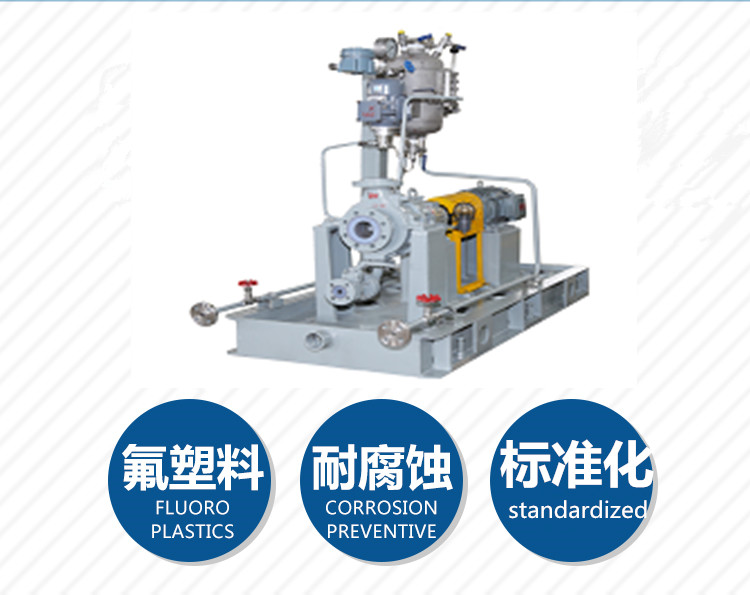

ZEF型襯氟化工工藝泵可以輸送濃酸、硝酸、鹽酸和磷酸等無機酸和有機酸溶液。各種液態化工產品、有機化合物及其他有腐蝕性的液體。該型泵適用于煉油廠、石油化工煤炭加工工程、低溫工程、造紙業、制糖業、供水廠、海水淡化廠、發電廠、環保工程和船舶業等。
適用溫度:-20℃~150℃。
標準化設計:ZEF氟塑料襯里單級單吸(OH2型)化工離心泵參照國際標準,結合國家相關標準設計制造,標準號如下:
GB/T5656-2008離心泵技術條件(Ⅱ)
GB/T3215-2019 石油、石化和天然氣工業用離心泵
HG/T3183-2012 氟塑料襯里單級單吸化工離心泵技術條件
GB/T5662-2013 軸向吸入離心泵(16bar)標記、性能和尺寸
設計特點
1、泵體無底腳,采用OH2型中心線支撐,泵體鑄件材質為鑄鋼(WCB),基體焊接龜甲網內襯氟塑料,增強塑件附著力,法蘭等級標準采用PN4.0MPa,保證泵體足夠的耐壓強度;
2、葉輪采用金屬嵌件外包氟塑料壓制成型,依據密封形式不同分標準型與非標型2種葉輪結構形式;
3、密封腔體尺寸參考GB/T3215-2019 石油、石化和天然氣工業用離心泵設計制造,可滿足多種密封方案;
4、鋼底座整體尺寸參考GB/T3215-2019 石油、石化和天然氣工業用離心泵設計制造,保證底座足夠的強度;
5、軸承箱鑄件材質為鑄鐵(HT200),采用覆膜砂工藝, 提高鑄件品質,軸承壓蓋采用迷宮式密封,軸承溫升穩定,提高整機使用壽命;
6、整機采用雙膜片聯軸器連接,開啟式護罩,方便調試運行。

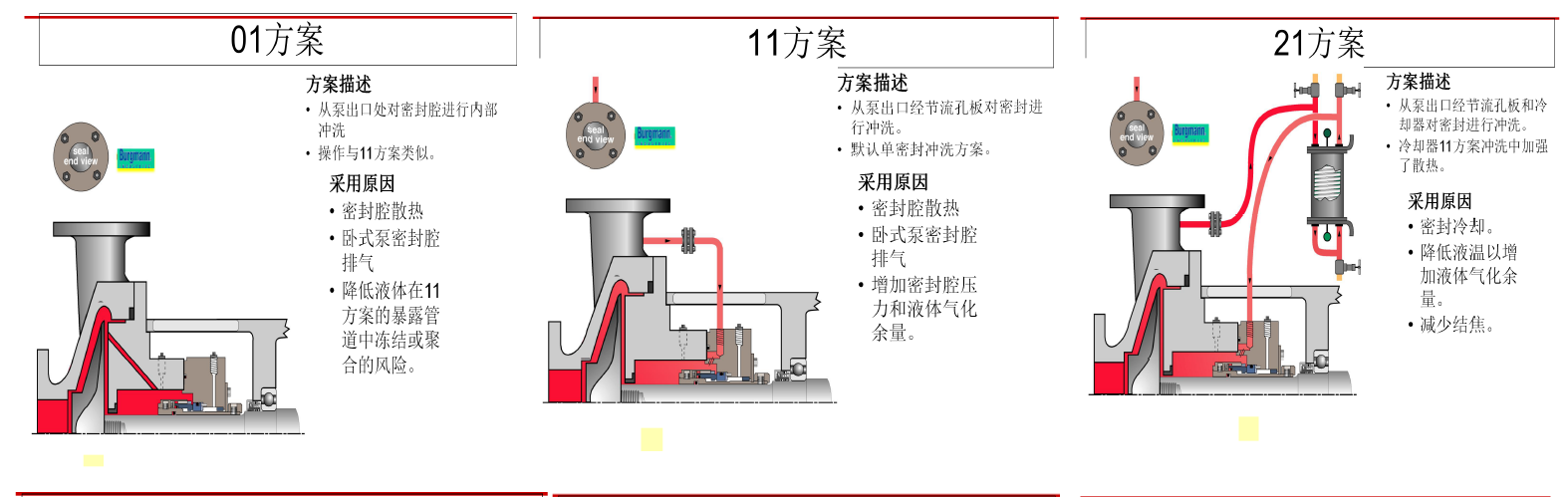

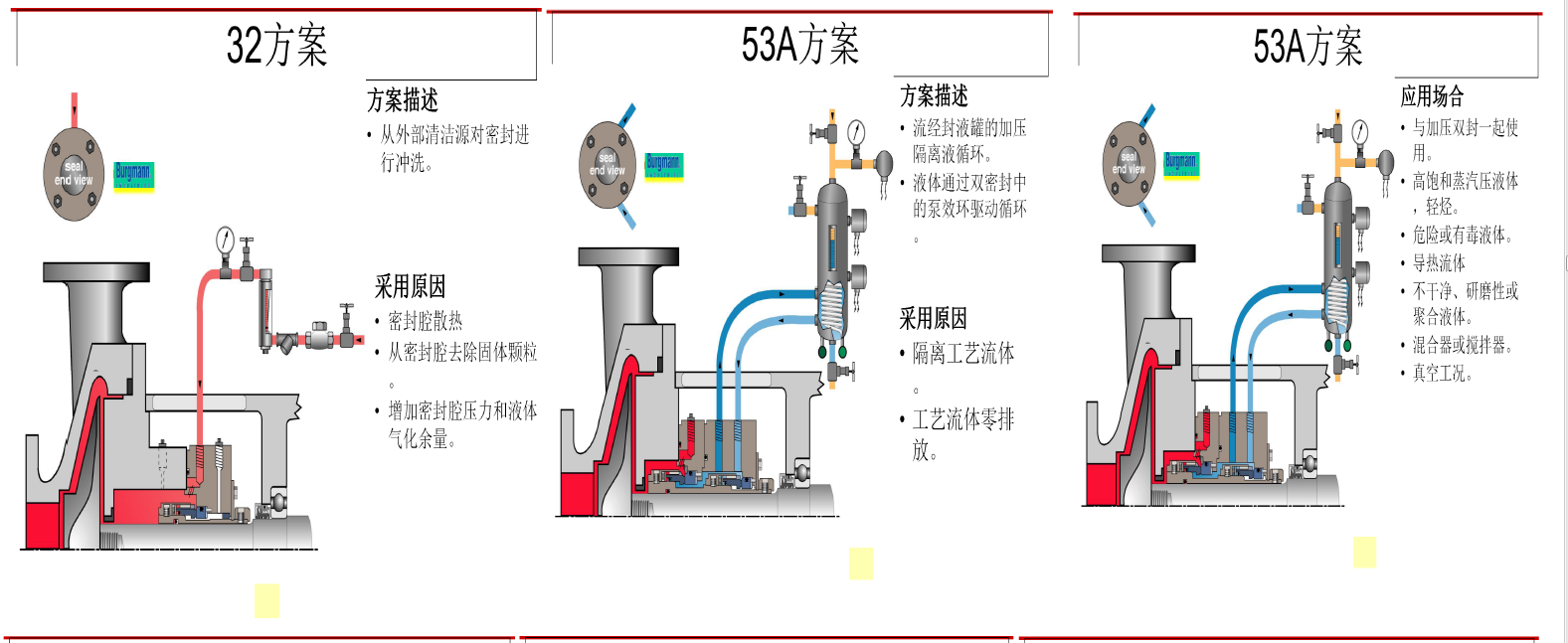

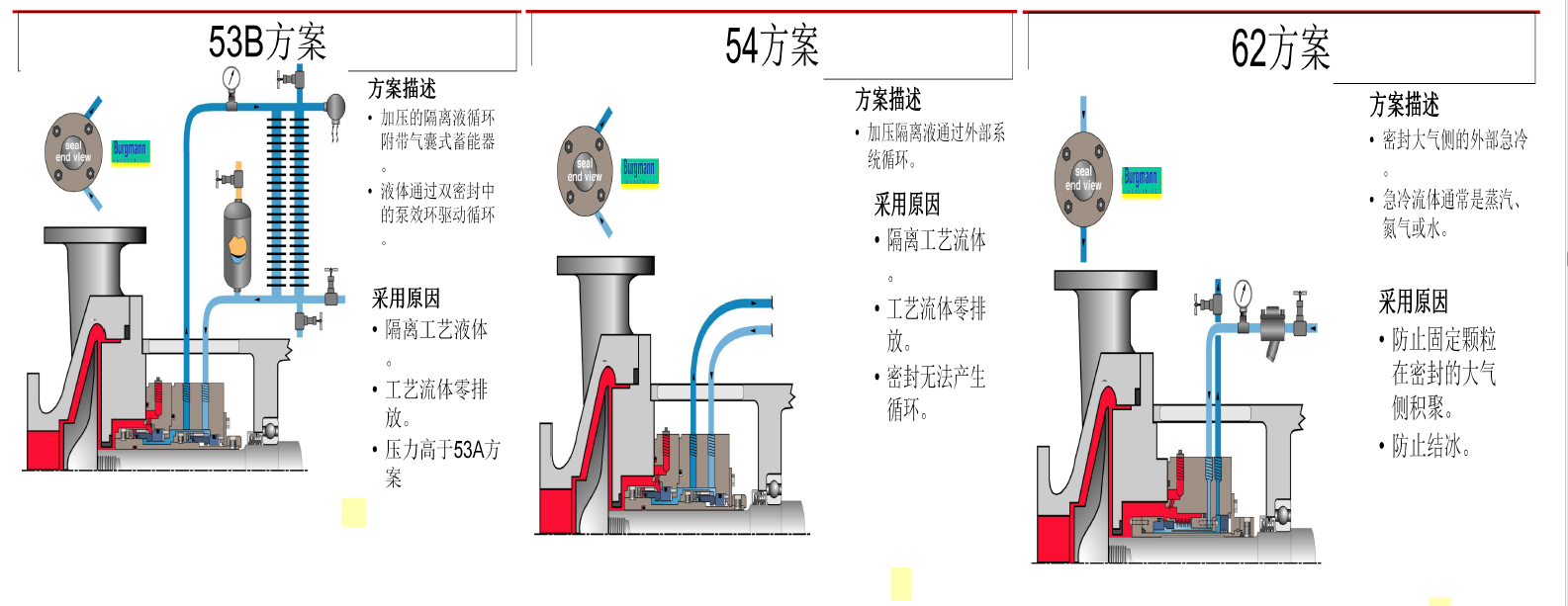

常見沖洗方案如下:
